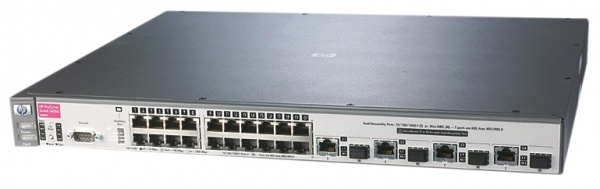

Коммутатор HP ProCurve 3400cl-24G (J4905A) серии ProCurve 3400cl

ProCurve 3400cl-24G (J4905A) – младшая модель в серии стекируемых и относительно недорогих коммутаторов ProCurve 3400cl. Коммутатор укомплектован различными типами портов и технической возможностью работы с устройствами верхнего уровня в сетях 10Gb. В модели есть все для обеспечения высокой производительности и широкими возможностями удаленного управления трафиком.

Функции

  • Системная шина рассчитана на 88 Гбит/с, что перекрывает заявленную максимальную производительность этой модели в 99,5 миллионов пакет в секунду.
  • Для резервирования и аварийного восстановления данных предлагается к использованию гигабитные порты (в том числе и 10 Gigabit), а также пакет увеличенного размера.
  • Порты двойного назначения могут работать как в стандартных 10/100/1000-сетях, так и с трансиверами типа Gigabit-SX/LX/LH.
  • Технология Auto-MDIX настроит 10/100/1000-порт в соответствии с входящим в него перекрещенным или прямым кабелем.
  • Протокол XRRP, или протокол резервирования маршрутов, обеспечивает обоюдную поддержку двух маршрутизаторов.
  • Группообразование выполняется в соответствии со стандартом 802.3ad протокола LACP.
  • Во множественных VLAN-сетях возможно образование нескольких связующих деревьев Multiple Spanning Tree (802.1s).
  • Протокол 802.1w выполняет быстрое восстановление соединения.
  • Обеспечить бесперебойное питание поможет опциональный источник питания ProCurve 600 RPS и ProCurve 600 EPS.
  • Можно объединить коммутаторы в целях распределения нагрузки между активными соединениями и, следовательно, снижения её.
  • Протокол 802.1Q выполняет тегирование VLAN-сетей в общей численности до 256 штук.
  • Протокол GVRP автоматически идентифицирует виртуальную сеть и организует её.
  • Протокол 802.1v переместит все протоколы, не являющиеся IPv4, в собственную виртуальную сеть.
  • IP-маршрутизация третьего уровня поддерживает все виды протоколов RIP, RIPv2, OSPF, в том числе и статическую маршрутизацию.
  • Технология ACL обеспечивает IP-фильтрация третьего уровня не только на базе IP-адреса но и TCP/UDP порта.
  • Открыть доступ, также как и поставить блок на определенные порты, можно по заранее прописанным их MAC-адресам.
  • Можно осуществить соединение только лишь между определенными портами.
  • Управление защитой устройства делается намного проще благодаря системе TACACS+.
  • Передаваемые данные для удаленного управления коммутатором защищены протоколом SSHv2.
  • Максимально возможную ширину полосу для каждого порта можно ограничить.
  • Приоритизация четвертого уровня, в соответствии со стандартом 802.1p, классифицирует трафик по восьми уровням, распределяет его по четырем очередям.

Технические характеристики

  • Данная модель имеет один слот для интеграции модулей; 20 портов 10Base-T/100Base-TX/1000Base-T (802.3/802.3u/802.3ab соответственно); один консольный RS-232C-порт DB-9; четыре порта двойного назначения (для сетей 10Base-T/100Base-TX/1000Base-T или для работы с mini-GBIC-трансивером.
  • Для портов 10Base-T/100Base-TX можно применить полнодуплексный и полудуплексный режимы, для 1000Base-T – только полнодуплексный.
  • Встраивание в унифицированный 19-люймовый шкаф выполняется посредством дополнительных крепежных деталей, которые включены в комплект поставки.
  • Работает на процессоре Motorola Power PC MPC8245 с тактовой частотой 266 МГц.
  • Размер буфера – 2 МБ, FLASH – 16 МБ, динамической памяти – 128 МБ.
  • Время задержки одного пакета на уровне 1000 Мбит/с – менее 6 мкс, 10 Гб/с – 10 мкс.
  • Размер адресной таблицы – 64 000 записей.
  • Уровень маршрутизации – 88 ГБ/с.
  • Уровень пропускной способности – 64 000 000 пак/с.
  • Удаленное управление поддерживается разными способами, в том числе и посредством программного приложения ProCurve Manager.

Условия эксплуатации

  • Работает коммутатор от переменного питания в 100-127/200-240 Вольт.
  • Мощность потребления 90 Вт.
  • Стандарт безопасности - CSA22.2/60950, UL60950, EN60950 и IEC60950, электромагнитной совместимости – FCC/A, VCCI/A, EN55022 и CISPR-22/A.
  • Давление акустической эмиссии – 53 дБ.
  • Эксплуатационная влажность – 15—95%.
