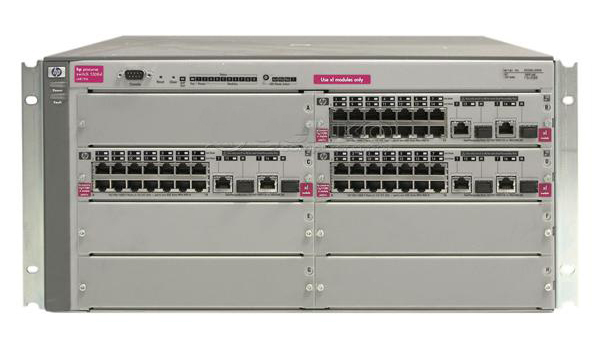

Коммутатор HP ProCurve 5308xl-48G серии ProCurve 5300xl

ProCurve 5308xl-48G – модель из серии коммутаторов ProCurve 5300xl, разработанных в качестве ответа на возросшие требования к масштабированию и гибкости конвергенции. Конструкция данного коммутатора модульная, что позволяет пользователям самим конфигурировать коммутатор так, как того требует сетевая нагрузка.

Функции

  • Технология ASIC делает пропускную способность шины максимально высокой.
  • Протокол резервирования роутеров XRRP предлагает маршрутизаторам обоюдную динамическую подстраховку.
  • Протокол Multiple Spanning Tree, или 802.1s, создает несколько деревьев в нескольких VLAN-сетях.
  • Протокол 802.1w улучшает отказоустойчивость системы посредством технологии быстрого восстановления.
  • Протокол LACP, стандарт 802.3ad, осуществляет группообразование. Технический максимум 36 объединенных магистралей из восьми портов.
  • Модули вставляются и снимаются с коммутатора в режиме «горячей» замены. Точно так же, не прерывая работу сети, можно менять слоты mini-GBIC и блок питания.
  • Слияние коммутаторов ProCurve дает им распределение нагрузки между резервными соединениями.
  • Поддерживается до 256 виртуальных сетей, что соответствует требованиям стандарта 802.1Q.
  • За динамическую организацию сети берется протокол GVRP.
  • Маршрутизация третьего уровня предлагает маршрутизацию на уровне носителя, а также статическую маршрутизацию
  • Для предотвращения имитации DHCP внедрена функция UDP-helper.
  • Удушье вирусов, в частности «червей», осуществляется непосредственно в коммутаторе.
  • Протокол 802.1X предлагает несколько методов аутентификации. На каждый порт можно закрепить несколько пользователей.
  • Лавинное распространение группового вещания останавливается автоматически.
  • LLDP-MED – расширенный протокол LLDP направлен на автоматическую настройку сетевых устройств.
  • Стандарт iSCSI реализовывает решение в сетях Ethernet SAN.

Технические характеристики

  • Имеется 48 портов для трансивера и пропускной способности 10-GbE, шесть слотов X2, пять модульных слотов. Техническая возможность установки до 192 портов типа 10/100 Мбит/с или 112 портов 10/100/1000 Мбит/с и 16 двойного назначения.
  • Корпус коммутатора приспособлен для интеграции в девятнадцатидюймовую стойку. Необходимые детали для этого есть в комплекте поставки.
  • Модуль шины работает на Motorola PowerPC на частоте 200 МГц. Объем памяти FLASH – 12 МБ, SDRAM – 32 МБ. Сам модуль работает на процессоре ARM9 с частотой 66 МГц. Объем памяти 128 кБ, RDRAM – 18 Мб, SRAM – 128 кБ. Для каждого порта отведено 36 МБ пакетного буфера.
  • Время задержки пакета не больше 6 мкс.
  • Адресная таблица на 10 тысяч элементов.
  • Максимальная производительность 76,8 Гб/с.
  • Пропускная способность – 48 миллионов пакет/с.
  • Управлять коммутатором можно с внешнего терминала, веб-браузера, командной строки, программного обеспечения Manager и Manager Plus.

Условия эксплуатации

  • Переменный ток с напряжением 110—127/200—240 Вольт.
  • Мощность потребления 630 Ватт.
  • Безопасность отвечает требованиям cUL/CSA-950, IEC60950, EN60950, NOM-019-SCFI-1994 и UL1950/3; электромагнитной совместимости FCC/A, CISPR22/A, EN55022 и VCCI/A.
  • Относительная влажность: 15—95% при условии отсутствия конденсации.
