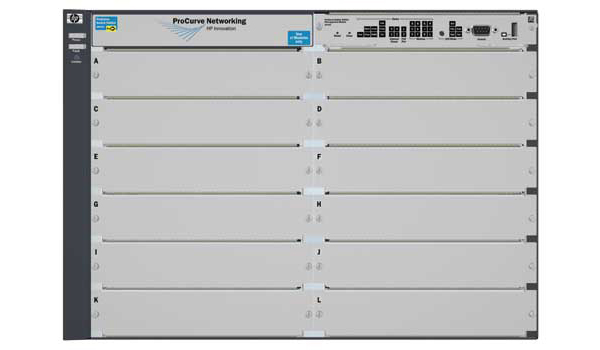

Коммутатор HP ProCurve 5412zl (J8698A) серии HP ProCurve 5400zl

ProCurve 5412zl – одна из моделей серии коммутаторов ProCurve 5400zl модульного типа. Решение ориентировано на развертывание на периферии локальной сети, работает на интеллектуальной платформе Adaptive EDGE. Этот коммутатор обладает гибкими возможностями каскадирования, масштабирования, так необходимыми в развертывании корпоративной сети.

Функции

  • Высокая пропускная способность во многом является результатом использования технологии ProVision ASICs.
  • Количество очередей и выбор конфигурации позволяет оптимизировать производительность.
  • Питание передается по витой паре, что соответствует стандарту 802.3af. Коммутатор предоставит устройству ту мощность, которая требуется. Каждый порт обеспечен мощностью до 15,4 Вт.
  • Специально для облегченного и быстрого резервирования предлагаются пакеты увеличенного размера и пропускная способность на уровне Gigabit и 10 Gigabit.
  • Технология ProCurve Auto-MDIX определяет тип кабеля для настройки портов уровня 10/100/1000 Мбит/с.
  • Есть аппаратная поддержка протокола IPv6.
  • Протокол VRRP позволяет двум маршрутизаторам в группе резервировать друг друга, подстраховывать тем самым свою работу.
  • Протокол 802.1s, или технология Multiple Spanning Tree, создает в нескольких VLAN-средах несколько связующих деревьев, для улучшения доступности соединений.
  • Группообразование по протоколу LACP (802.3ad) реализует объединений нескольких соединений в одну группу. Можно создать до 36 групп из восьми портов в каждой.
  • Замена модулей выполняется в «горячем» режиме. Это касается и трансиверов mini-GBIC, и блоков бесперебойного питания, приобретаемых отдельно.
  • Слияние коммутаторов позволяет увеличить пропускную способность и распределить динамическую нагрузку.
  • Тегирование виртуальных сетей выполняется по протоколу 802.1Q и способно обслужить до 2 048 VLAN.
  • Протокол 802.1v осуществляет перенос выделенных и несоответствующих стандарту IPv4 протоколов в отдельную VLAN-сеть.
  • Протокол регистрации виртуальных сетей GARP берется за организацию всех обнаруженных VLAN.
  • Решение поддерживает статическую маршрутизацию, две версии маршрутизации RIP, OSPF и NSSA.
  • Технология UDP-Helper останавливает любые попытки имитации DHCP на сервере услуг.
  • Трафик фильтруется от вредоносных программ непосредственно в процессоре коммутатора.
  • Часть вирусов, типа «червь», блокируется или устраняется средствами коммутатора.
  • Удушение осуществляется и ICMP-атак, вызвавшие отказ в обслуживании пользователей.
  • Протокол 802.1X и сервер RADIUS предлагают пользователям несколько методов аутентификации.

Технические характеристики

  • Коммутатор имеет 12 модульных слотов и один консольный порт. Можно установить до 48 портов типа 10-GbE или до 288 портов с пропускной способностью 10/100/1000 Мбит/с, или до 288 mini-GBIC-слотов.
  • Встраивание коммутатора в 19-дюймовую стойку выполняется в горизонтальной ориентации. Крепежные детали имеются в комплекте поставки.
  • Модули типа Gigabit укомплектованы процессором ARM9 с частотой 200 MГц, а также пакетным буфером на 144 МБ. Модули 10G – процессором ARM9 с частотой 200 МГц и пакетной памятью QDR SDRAM на 36 МБ. Модуль управления работает на процессоре Freescale Power PC 8540 на частоте 666 MГц, флэш-память на 4 МБ, DDR SDRAM – 256 МБ.
  • Задержка информации на уровне 1000 Мб/с меньше 3,7 мкс, 10 Гб/с – меньше 2,1 мкс.
  • Вместительность адресной таблицы 10 тысяч символов.
  • Производительность – 576 Гбит/с.
  • Пропускная способность – 428 миллионов пакет/с.
  • Управление коммутатором осуществляется с командной строки, веб-браузера, внешнего управления и с программного комплекса ProCurve Manager Plus.

Условия эксплуатации

  • Требование: переменный ток напряжением 100-127 или 200-240 Вольт.
  • Безопасность, отвечает требованиям CSA22.2/60950, EN60950, UL60950 и IEC60950, а электромагнитная совместимость: FCC/A, EN55022, VCCI/A и CISPR22/A.
  • Уровень шумовой эмиссии: 64 дБ.
  • Уровень относительной влажности: 15—95%, без конденсации.
