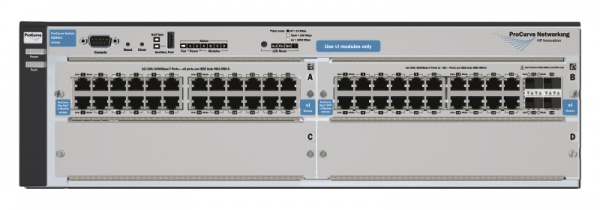

Коммутатор HP ProCurve 4204vl серии ProCurve 4200vl

ProCurve 4204vl – одна из моделей серии коммутаторов ProCurve 4200vl от производителя HP, построенных на базе модульных шасси. Данное решение предлагает гибкое развертывание и легкое управление альтернативной каскадируемой сетевой структурой.

Функции

  • Коммутационный канал способен выдержать нагрузку в 76,8 Гб/с, как внутри модульной системы, так и в межмодульной.
  • Оригинальная технология ASIC способствует высокой пропускной способности в 48 000 000 пакет/с.
  • Система Auto-MDIX оценит тип кабеля, подключенного к порту, чтобы соответствующим образом настроить конфигурацию последнего.
  • Технология группообразования по протоколу LACP (802.3ad) предлагает создание до 36 групп, до восьми портов в каждой.
  • Протокол 802.1s, или Multiple Spanning Tree, формирует несколько связующих деревьев, что положительно влияет на доступность нескольких виртуальных средах.
  • Модули (в том числе и конвертор mini-GBIC) могут быть добавлены или изъяты в режиме горячей замены.
  • Опциональный блок резервного питания повышает бесперебойность этой модели.
  • Предлагается автоматическая маршрутизация для виртуальной сети, а также 16 статичных и один маршрут по умолчанию для IP-сетей.
  • Доступ и его закрытие к определенным портам может регулироваться администраторам по заранее прописанным их MAC-адресам.
  • Промышленный протокол 802.1X регулирует выполнение аутентификации пользователей по нескольким методам, и чаще не без помощи сервера RADIUS.
  • Соединение с FTP также обеспечено высокой степенью надежности, что касается нежелательной загрузки данных и копирования системных файлов коммутатора.
  • Управление безопасностью системы выполняется по упрощенному стандарту TACACS+.
  • Приоритизация стандарта по протоколу 802.1p дает упорядочивание трафика по четырем очередям с классификацией его по восьми уровням.
  • Управляемая трафиком IGMPv3, многоадресная IP-рассылка предотвращает лавинное распространение данных по многим адресам.
  • Стандарт LLDP и протокол 802.1AB осуществляет сопоставление элементов для упрощенного управления сетью.
  • Усовершенствованный протокол LLDP-MED сохраняет значения параметров QoS и виртуальных сетей, чтобы выполнить адекватную настройку для различных сетевых устройств, например, беспроводных точек доступа.
  • Поддержка стандарта iSCSI предоставляет возможность осуществления сети хранения данных Ethernet SAN.

Технические характеристики

  • До 96 портов с автоопределением 10/100 Мбит/с или до 64 портов с автоопределением 10/100/1000 (или 16 слотов для коммутации по типу mini-GBIC). Имеется четыре свободных слотов для модулей и один порт типа RS-232C DB-9 для подключения консоли.
  • Унифицированное решение встраивается в стандартный 19-дюймовый коммутационный шкаф. Встраивается только в горизонтальной ориентации. Монтажные детали включены в комплект поставки.
  • Процессор Motorola PowerPC MPC8245 работает на частоте 330 МГц. Объем памяти FLASH – 24 МБ, объем памяти SDRAM – 64 МБ, буферная память – 36 МБ.
  • Максимальный период задержки пакета – 6 мкс.
  • Производительность – 38,4 Гбит/с.
  • Пропускная способность – 24 000 000 пакет/с.
  • В комплект поставки имеются ProCurve Manager и ProCurve Manager Plus, приложения для управления системой.

Условия эксплуатации

  • Решения рассчитаны на переменный ток с напряжением 100—127 и 200—240 Вольт.
  • Мощность – 630 Ватт.
  • Условия эксплуатации – CSA-22.2/950, UL60950 и EN60950, электромагнитной совместимости – FCC/A, VCCI/A, EN55022, CISPR-22/A, CISPR22/A, EN55024, IEC/EN61000-3-2 и IEC/EN61000-3-3.
  • Допустимая относительная влажность в пределах 15-95%. Критично важно отсутствие конденсации.
