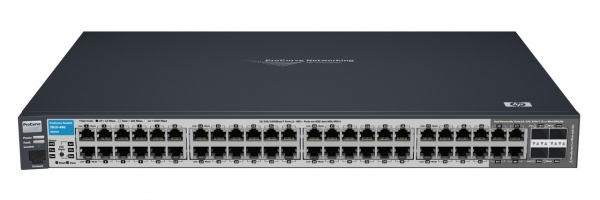

Коммутатор HP ProCurve 2810-48G (J9022A)

ProCurve 2810-48G (J9022A) – старшая модель в серии масштабируемых и управляемых коммутаторов ProCurve 2810. Данная модель, как не трудно догадаться, состоит из 48 портов: 44 из них для сетей 10/100/1000 Мбит/с, остальные 4 – двойного назначения. Коммутатор создавался как идеальное решение для безопасного и производительного соединения, предоставляющее неограниченные возможности управления трафиком. Модель удобна в использовании, является экономически выгодной, подходит в использовании малогабаритных коммутационных развязках.

Функции

  • Порты двойного назначения (их четыре) могут быть использованы как для сетей 10/100/1000 Мбит/с, так и для оптоволоконной коммутации по типу mini-GBIC.
  • Группообразование происходит по схеме стандарта 802.3ad. Всего групп может быть 24.
  • По протоколу Multiple Spanning Tree (802.1s) создается несколько связующих деревьев, что повышает доступность соединений в нескольких виртуальных средах.
  • Коммутатор поддерживает работу от дополнительного резервного блока питания ProCurve 600 EPS/RPS.
  • По стандарту 802.1Q выполняется тегирование виртуальных сетей, в общей численности до 256 штук. Регистрацией и организацией их занимается протокол GARP VLAN.
  • Поддерживается использование пакетов увеличенного размера до 9 216 Б, что важно при передаче больших данных.
  • В целях безопасности доступ можно открыть только к портам, чей MAC-адрес заранее указан администратором. По той же схеме выполняется и блокировка портов.
  • Промышленный стандарт 802.1X и функционал сервера RADIUS предлагают несколько способов аутентификации пользователей. На каждый порт можно аутентифицировать до двух пользователей, без риска наложения аутентификаций.
  • IP-рассылка и сервис управления данными IGMP предотвращает лавину распространения лавины многоадресного трафика.
  • Версии программной прошивки можно обновлять бесплатно при помощи Интернет.
  • Скоординировать распределение трафика берется протокол приоритизации четвертого уровня 802.1p. Классифицируется трафик на восемь уровней, распределяется максимум по четырем очередям.

Технические характеристики

  • 44 порта имеют функцию автоопределения сети 10/100/1000 Мбит/с (протоколы 802.3/802.3u/802.3ab соответственно), 4 порта – двойного назначения: могут быть использованы традиционным способом как другие 44 порта, так и быть свободными слотами для подключения mini-GBIC-трансивера, тем самым обеспечивая гигабитное соединение. 1 порт – последовательный, предназначенный для консоли.
  • Встраивание в унифицированную стойку на 19 дюймов (типа Telco) выполняется в горизонтальном положении. Монтажные детали есть в комплекте поставки.
  • Время задержки для одного пакета в 64 Б составляет менее 5,4 мкс (по принципу FIFO).
  • Объем адресной таблицы – 8 тысяч адресных записей.
  • Общая производительность для коммутации и маршрутизации составляет 96 Гб/с.
  • Пакетная пропускная способность соответствует 71,4 миллионам п/с.
  • Управление коммутатором осуществляется с программных продуктов Manager Plus, командной строки, веб-браузера, внешних устройств и меню конфигурации.

Условия эксплуатации

  • Коммутатор работает от питания с напряжением 100-127 Вольт и 200-240 Вольт, и частотой 50/60 Гц.
  • Мощность потребления – 100 Ватт.
  • Отвечает требованиям стандартам безопасности cUL, IEC60950, EN60950, NOM/019 и UL60950; электромагнитной совместимости – FCC/A, EN55022, CISPR22/A, VCCI/A, IEC, EN61000-3-2 и IEC/EN61000-3-3.
  • Уровень влажности в эксплуатационном помещении: 15—95%. Конденсации быть не должно.
